現在我們可以設計系統框圖配置系統設備，其中功率放大器的選型應該根據所用音響的功率來選擇，一般來說對于專業擴聲系統，推薦定阻功率放大器的額定功率比定阻音箱的額定功率大3dB，也就是功率大一倍，以上面所選主音箱的額定功率為300W為例，則照理所選功率放大器的額定功率以600W為好。但是我們發現MS112二分頻全頻帶音箱的技術指標部分說明了推薦功率放大器的額定功率400瓦，所以在選擇功率放大器額定功率時，可以考慮在400-600W之間選擇功率放大器的額定輸出功率。

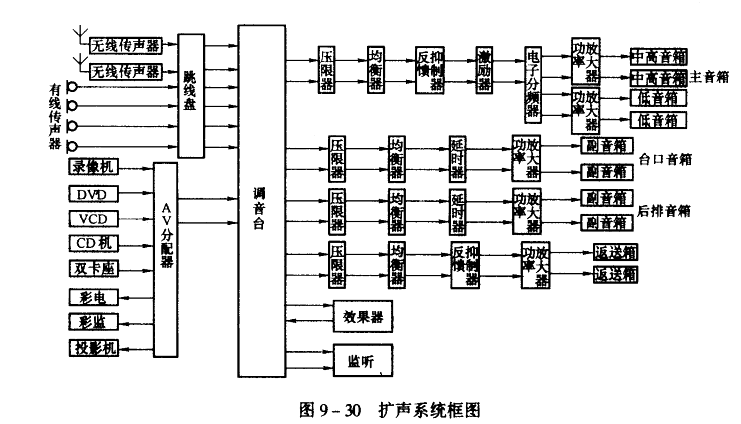

擴聲系統框圖見圖9-30，在這張擴聲系統框圖中，主音箱采用由低頻音箱和中高頻音箱組成的揚聲器系統，所以在主音箱通路中加入了電子分頻器，并且使用兩臺功率放大器，一臺用來推動左右路低頻音箱，一臺用來推動左右路中高頻音箱，如果準備用低頻音箱加中頻音箱和恒指向高音號筒組成主揚聲器系統，則應選擇電子分頻器的型號，因為大多數電子分頻器是可以接成兩路兩分頻，一路三分頻的，有的電子分頻器可以接成兩路三分頻的，如果選用前一種電子分頻器，則主音箱通路要使用兩臺電子分頻器，左、右聲道各一臺電子分頻器，如果選用后一種電子分頻器，則使用一臺就可以了，無論使用哪種電子分頻器都應該改變成三臺功率放大器，一臺功率放大器用來推動低頻音箱，一臺用來推動中頻音箱，一臺用來推動恒指向高音號筒。

系統還配置了均衡器、壓限器、反饋抑制器，聲音激勵器，這里要說明的是反饋抑制器可以串在主音箱通道中，也可以利用調音臺的編主功能，將所有傳聲器編在一對編組中，然后將反饋抑制器插入編組的插入口，聲音激勵器不是必須的，但為了提高開會時的語言清晰度，可懂度而增加聲音激勵器時可以插在主音箱通路中，也可以插在會議傳聲器的調音臺輸入通道中，主音箱通路的信號取自調音臺的主輸出，也就是立體聲輸出，擴聲系統框圖中設計了兩路補聲音箱通路，一路作為前排觀眾席補聲加拉聲像用，另外一路作為后排補直達聲用，可以根據具體情況確定是否需要后排補直達聲音箱和是否需要設置眺臺上觀眾席的補直達聲音箱，在這兩路音箱通路中都設置成使用全頻帶音箱，所以沒有電子分頻器，也沒有設置聲音激勵器和反饋抑制器，因為補聲音箱距離觀眾比較近，有足夠的直達聲，語言清晰度有保證，可以不用聲音激勵器，而且補聲音箱也不容易因聲波反饋到傳聲器而引起嘯叫，所以可以不插入反饋抑制器，當主音箱通路中的反饋抑制器移到調音臺的輸入通道或編組中去時，更不必在補聲音箱通道中插入反饋抑制器了，但是在補聲音箱通路中增加了延時器，為的是補償補聲音箱和主音箱到觀眾席的聲程差，給前排觀眾的補聲音箱中的延時器是否需要視具體情況而定，返送音箱通路中加入了反饋抑制器，因為返送音箱的聲波容易反饋到傳聲器而引起嘯叫。

生源部分設計了2路無線傳聲器，4路有線傳聲器，至于具體需要多少傳聲器，應該根據實際情況來決定，一般禮堂作為開會的會堂用時，往往坐在主席臺上的人數比較多，而且往往需要給主席臺上的每位都設有傳聲器，這樣一般可能需要八只傳聲器或者更多，其他聲源在系統框圖中設置的品種比較多，應該根據實際情況來確定，包括是否需要電視機和投影儀，從目前的情況看，這些視頻終端設備往往是需要配置的，可以根據甲方要求具體設置，由于考慮到有舞臺，除了開會時，主席臺需要傳聲器外，可能會有演出，所以應該在靠近舞臺口部分均勻地多設置一些暗埋式傳聲器插座盒，以便開會演出時演員和樂隊使用傳聲器時能插傳聲器，顯然那么多的傳聲器不會同時使用，所以我們設置了一個跳線盤，如果選用一臺16路輸入通道，四編組或六編組調音臺，那么可以同時使用的傳聲器數量就完全能夠滿足需要。在圖9-30中臺口音箱、后排音箱、返送音箱通路的信號分別從調音臺的編組一1、2，編組3、4，編組5、6輸出口取，這樣使用的編組就顯得有些多，當然也可以從一對輔助輸出中取信號，但是這對輔助輸出必須是從推子后取信號才方便操作，如果將系統框圖改成圖9-31的連接方法，將臺口的補聲音箱通路信號輸入端改成從主音箱通路的壓限器后面取信號，則可以省去一對編組，這樣連接沒有太大的缺陷，由于壓限器的輸出阻抗非常低，而均衡器的輸入阻抗非常高，所以一臺壓限器的輸出供給兩臺均衡器的輸入基本不會產生覺察得到的影響。并且各自音箱均得到各自均衡器的頻率均衡，如果這樣還有后排補聲音箱的話，調音臺只要有四路編組輸出就可以了，當不需要后排補聲音箱時，只要兩路編組輸出供返送音箱通路就可以了，各音箱通路中的均衡器是用來調整房間聲場的，以及調整達到傳輸頻率特性指標的，所以這些均衡器屬于房間均衡器。

在系統框圖確定后，先確定各種設備的具體品牌、型號，然后就可以列出設備采購清單，但是在清單中不要忘了相應的配件和附件，例如音箱的安裝件，傳聲器的立式架等，以及線材，接插件等。
