一、音頻設備的干擾噪聲源

干擾噪聲的主要來源是高壓交變電場干擾和空間的電磁場干擾，以及來自電網的干擾信號，這些干擾信號產生噪聲嚴重時影響收聽，甚至達到不可容忍的程度，來自電網的干擾只能靠優化電網的措施來解決，而來自高壓交變電場和空間電磁場的干擾，則通過屏蔽和接地方式來解決，一般音頻設備多采用鐵質外殼，對電場干擾和磁場干擾都有屏蔽作用，音頻傳輸電纜應選鐵質材料作屏蔽層的音頻電纜來作為傳輸線，屏蔽要接地才能起到良好的屏蔽作用。

二、接地方法

屏蔽接地連接時一定要注意，屏蔽線絕對不能形成閉合回路，閉合回路中會感應工頻感應電流，產生新的干擾，因此兩臺設備之間只允許有一根信號線的屏蔽層兩端分別與兩臺設備的外殼相連，同時設備外殼不與電源地線相連，這樣可避免形成接地回路。

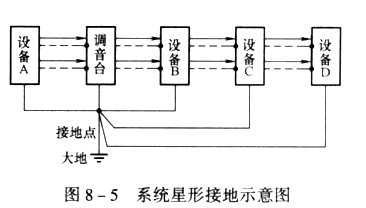

比較好的接地方式是所謂星形接地，如圖8-5所示，圖中每條屏蔽線的屏蔽層只有一端與設備的外殼相連，另一端懸空，通常以信號傳輸?shù)哪┒伺c外殼相連，每一臺設備在信號輸入端附近選一接地點，通過銅芯導線集中到一點，然后再用銅芯導線直接與大地相連，這根導線最好選截面積較大的線，以減小接地電阻。上述每一條屏蔽線只有一端接外殼的方式要求在不平衡方式連接時選用雙芯屏蔽線，其中一根芯芯線做信號熱端，另一根芯線做信號冷端，屏蔽不作為信號回路的一部分。

三、電源安全接地

（1）安全接地的重要性，目前國內音響系統的設備基本上都是用220V，50Hz的交流電供電，如果一旦發生漏電現象，足以使人體造成傷害，嚴重的致人死亡，所以影響系統的安全接地是極其重要的，因此在音響系統的安裝中一定要把安全接地當做音響設備安全安裝工作中的一個重要項目來進行及檢查，即使臨時性使用的設備，如流動演出等也一定要注意安全接地，以免造成不必要的人員傷亡。

（2）幾種接地方式，目前電力供電一般采用三相四線制，即A相、B相、C相三條相線和一條中性線，相線用L表示，可以表示為L1、L2、L3。中性線用N表示。對于中、大型用電場所，一般采用三相四線制入戶，在戶內再適當分配A相、B相、C相的負載，使三相用電基本均衡，以免在中性線上產生較大電壓，以前也把接中性線稱作“接零”，即接零線的意思。它與“接地”是有分別的，“接地”指的是用電設備外露可導電部分直接對“地”的電氣連接，這里的“地”是指大地中導電性好的地點，即土壤中應有一定的濕度，且這一部分土壤直接與地球的一片不小的土地相連接的，對于已經被人工砌造的墻體與大地分隔開的空間中的土壤不算“大地”。水泥地面、瀝青路面也不能算“大地”，這些都不能用來作“接地”。

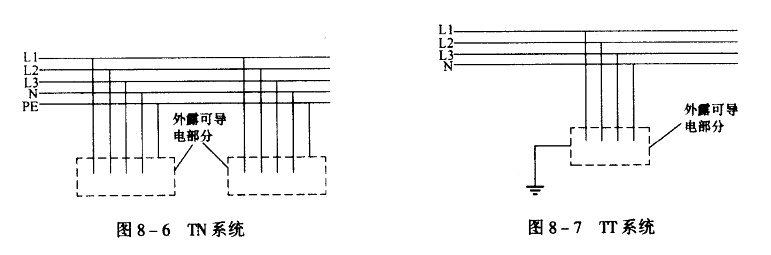

1)TN系統。電力系統由一點直接接地，用電設備的外露可導電部分通過保護線與接地線連接，即電力系統的中性線N直接接地地端子。各用電設備外露可導電部分（機殼）分別用保護線連到同一接地接線端子上。接地接線端子再與埋設在地下的良好的導電體（接地體）相連接，見圖8-6。

2）TT系統。電力系統由一點直接接地，用電設備的外露可導電部分通過保護線接至與電力系統接地點無直接關系的接地體，見圖8-7。

3）接地體。接地體應是導電體，應耐腐蝕，如鋼板、圓鋼、角鋼，鋼管，接地體應有足夠的表面積與泥土相連接，接地體與地線的連接應保證可靠，所以一般均用焊接法。

4）對接地電阻的要求。接地電阻越小越好，一般不易超過10歐，接地電阻應小于4歐則更理想，為了保證接地電阻足夠小，接地體埋設點應準確選擇，包括深度、土壤濕度，必要時應在土壤中添加鹽類，以增加土壤的濕度。

總之，音響工作者要重視安全接地，但接地設計不是調音員必須掌握的知識，而音響工程設計，施工者則應掌握。
